600 ETS Electrolyzer Test System(ETS)은 PEM 수전해에 대한 심층적인 연구 개발을 위해 설계된 차세대 올인원 고성능 벤치탑 테스트 시스템으로 싱글셀 진단 평가에 있어 타의 추종을 불허하는 정밀도, 제어 기능 및 안전성을 제공합니다.

완전히 통합된 파워서플라이, Pontentiostat 및 임피던스 분석기(EIS 및 HFR 모두 지원)를 갖춘 600 ETS는

유량 및 크로스오버 모니터링을 위한 실시간 센서를 탑재하여 테스트의 모든 단계에서 중요한 정보를 제공합니다.

2세대 업그레이드를 통해 장기 테스트를 지원하는 자동화 기능이 확장되었으며 고압 환경에서도 사용 가능합니다!

Advanced Features

복잡 테스트를 간소화하도록 설계된 강력한 기능을 경험하십시오. 자동 유체 핸들링부터 원활한 데이터 연결까지 모든 기능은 효율성, 정확성 및 사용 편의성을 위해 설계됐습니다.

Integrated 100A Power Supply with EIS & HFR — 전기화학 임피던스 분석법(EIS)과 HFR(High-frequency resistance)을 결합하여 포괄적인 분석 결과를 얻을 수 있습니다.
Half Cell (R1/R2) Measurements in Power Supply Mode — 정확한 데이터를 손쉽게 얻을 수 있습니다. 이 시스템은 하프 셀 측정을 간소화 합니다.
Dual Channel Mass-Flow Controller (MFC) — 두 개의 MFC를 탑재하여 정교한 가스 유량 제어가 가능하며 안전을 위한 자동 정지 기능을 지원합니다.
Streamlined Cell Cabling — 간편하고 효율적인 케이블링을 위해 전면 패널을 재설계했습니다.
Single USB Connection — USB 연결을 통해 간편히 제어 컴퓨터와 연결할 수 있습니다.
Automated Tank Refill — 물탱크에 물급수가 자동으로 됨으로써 무인 테스트가 가능합니다.
DI Water Conductivity Probes —전면패널 디스플레이를 통해 공급 탱크 내부의 전도도를 모니터링하고 FlowCell 소프트웨어에서 데이터를 수집합니다.
Self-Draining Condensation Tanks — 컨덴서 탱크 자동 배수가 가능해 수동으로 배수할 필요가 없습니다.

POWERED BY FLOWCELL-ETS® SOFTWARE

강력한 소프트웨어 플랫폼인 FlowCell-ETS®를 사용하여 스테이션의 모든 측면을 제어할 수 있습니다. FlowCell-ETS® 소프트웨어는 실시간 모니터링, 데이터 로깅 및 다음과 같은 고급 실험 실행을 지원합니다.

Constant voltage or current testing
Step/stair profiles
Cyclic and linear scan routines
Custom test protocols tailored for PEM, AEM, or alkaline electrolyzer characterization

Specifications

ELECTRICAL

Power Supply Max Current – 100A
Voltage Range – 0-5.000V DC
Maximum Power – 500W
Potentiostat Current Ranges – ±20 / 7 / 0.7 / 0.07A
Current Resolution – 0.007% of range
Current Limit of Error – ±1.0% of range
Set & Read Voltage – >±5.000V
Cell Voltage Sense Lead – Differential
Sense Lead Input Resistance – 1.0GΩ
Modes of Operation – Constant, Scan, Step-Stair; V and I
Impedance Frequency Range – 1 mHz to 10 kHz
Impedance Measurement Types – Sweep EIS and Single-Freq HFR Real-Time Measurement, Whole Cell and Aux

CELL & ELECTROLYTE HANDLING

Flow Path – All 316SS
Liquid Feed Tank – 1x 2L, Auto Fill
Liquid Feed Concentration – In situ DI Water Conductivity
Liquid Feed Flow – 50-700 mL/min
Liquid Feed Temp – Ambient – 95ºC
Liquid Filtration – In-line De-Ionized Recycling Loop
Back Pressure – Dual, 0-2 bar g (0 – 30 psig), Manual
Purge Gas – 2x 0.5 SLPM N2 MFC
Water/Gas Separation – 2x Auto-Draining Condensers
Product Mass Flow Measurement – 1 SLPM H2 & O.5 SLPM O2
Additional Data Acquisition – 7 Temp & 7 Analog (0-5V, 4-20mA)
Cell Temperature – Ambient – 125ºC
Cell Connection – 4-Terminal (I+,I-,V+,V-) & Differential Aux (REF)

PHYSICAL

Operating Temperature – 5-35º C
Power Source – 100-120 or 220-240 VAC 50/60 Hz
Size (excluding tubing connections) – 53 cm x 53 cm x 100 cm (21 x 21 x 39.5 in)
Weight (empty) – 45 kg (100 lbs)

SAFTY

Robust – Embedded Firmware Level Decisions
Fail Safe Design – N2 Purge On Alarm Condition
Continuous Monitoring – E-Stop, Voltage, Current, Temperate, Gas, Contamination & External Signals

INTERNAL OPTIONS

Teflon Coated Feed Tank : 316SS 재질의 내구성이 뛰어난 테프론 코팅을 적용하여 저장 탱크의 부식 저항성을 향상시킬 수 있습니다.

Swagelok SC-11 : 산소 서비스용으로 세정된 튜빙 및 피팅을 제품 산소측 유로에 적용함해 산소 농도가 높은 환경에서 연료로 작용할 수 있는 유기 오염물이 존재하지 않도록 보장합니다.

PRECISON IN THE DETAIL

정확성, 재현성, 그리고 사용 편의성을 고려해 설계된 액세서리와 셀 픽스쳐로 실험실 구성을 한 단계 끌어올리십시오.
이러한 부가 구성품은 핵심 시스템과의 완벽한 통합을 통해 최적의 성능과 목적에 맞춘 유연한 구성 옵션을 제공합니다.

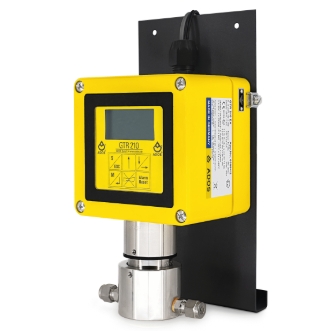

	SAFTY SENSSORS H2 in O2 산소 가스 스트림 내 수소 가스의 연속 모니터링을 수행 가스 조성이 비안전 혼합비에 근접할 경우를 대비해 임계값 프로그래밍 가능 알람 조건 발생 시 장비는 자동으로 안전 모드로 전환되며 질소 퍼지 자동 실행 열전도도를 활용하는 GOW 센서 기술을 적용하여, 주변 공기와 공급 가스를 직접 비교함으로써 가스 조성 변화를 정밀하게 감지

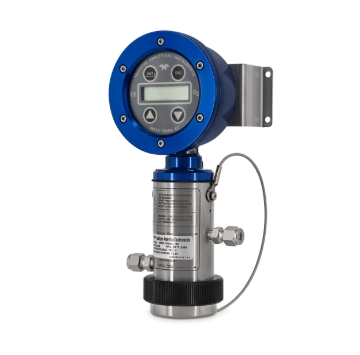

	SAFTY SENSSORS O2 in H2 수소 가스 스트림 내 산소 가스의 연속 모니터링을 수행 가스 조성이 비안전 혼합비에 근접할 경우를 대비해 임계값 프로그래밍 가능 알람 조건이 발생 시 장비는 자동으로 안전 모드로 전환되며 질소 퍼지 자동 실행
	DI WATER SENSOR External Inline Probe 892 데이터 수집 모듈에 연결된 스마트 프로브를 통해 인라인으로 DI water의 전도도를 모니터링 동일한 장비에서 PEM 및 AEM 설정을 쉽게 전환 테스트 시스템 수정 필요 없이 프로브를 셀에 인라인으로 연결하기만 하면 됨 순수, 초순수 및 탈이온수 측정을 위해 특별히 개발된 초저전도도 센서

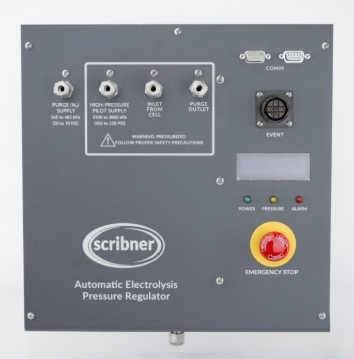

	AUTOMATIC ELECTROLYSIS PRESSURE REGULATOR 자동 백프레져제어, 자동 드레인 및 자동 퍼지 제어 기능을 갖춘 30bar 백프레져 실험 장비 2상 유동 분리를 통해 백프레져를 매우 안정적으로 제어하고, 분리된 생성물을 상압 상태로 시험 시스템에 안전하게 반환 Scribner의 고압 셀 픽스처, 600, 620 및 기타 테스트 시스템과 완벽하게 통합 강력한 안전 모니터링 기능을 갖춘 독립형 소프트웨어를 제공
	AEM ELECTROLYSIS CELL FIXTURE 내화학성 및 사용 편의성을 위해 맞춤 재질과 구조를 제공하는 AEM Elctrolyzer Cell Fixture 유체는 유로로 직접 공급되거나, 엔드플레이트를 통해 우회 공급하는 방식으로 유입 가능
	PEM ELECTROLYSIS CELL FIXTURE 물 전기분해를 위한 우수한 성능을 제공 편리한 포트 구성, 전기 히팅 기능, 재질 및 유로의 맞춤 설계 지원

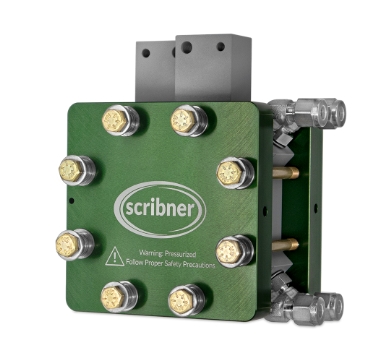

	HIGH PRESSURE ELECTOLYSIS CELL FIXTURE 최대 50Bar 알루미늄, 스테인레스강, 니켈 200 엔드플레이트를 비롯하여 다양한 유로 재질 및 패턴 선택 가능
